リモートMIX。ダイレクトREC。 LIVETRAK L-20R Portable 20-Track Live Mixer / Recorder

LiveTrak™『L-20R』は、iPadを使ってパフォーマーがステージ上からミキシングできるラックマウント型デジタルミキサー。20チャンネル入力、22トラックレコーディング、6系統のモニターミックスを、ワイヤレスでコントロール。あらゆるライブ会場に対応する、ミュージシャンのためのコンプリートソリューション、それが『L-20R』です。



オープン価格

リモートMIX。ダイレクトREC。 LIVETRAK L-20R Portable 20-Track Live Mixer / Recorder

LiveTrak™『L-20R』は、iPadを使ってパフォーマーがステージ上からミキシングできるラックマウント型デジタルミキサー。20チャンネル入力、22トラックレコーディング、6系統のモニターミックスを、ワイヤレスでコントロール。あらゆるライブ会場に対応する、ミュージシャンのためのコンプリートソリューション、それが『L-20R』です。


オープン価格

ポータブルでパワフル

16チャンネルのモノマイク/ライン入力と、2組のステレオ入力を装備した『L-20R』は、多チャンネルを要するステージにも対応可能です。2系統のエフェクトバスのほか、各チャンネルには3バンドEQ、パンポット、コンプレッサーを内蔵しています。




ポータブルで、パワフル

16チャンネルのモノマイク/ライン入力と、2組のステレオ入力を装備した『L-20R』は、多チャンネルを要するステージにも対応可能です。2系統のエフェクトバスのほか、各チャンネルには3バンドEQ、パンポット、コンプレッサーを内蔵しています。


22トラック同時録音

ステージでの演奏中に、20チャンネルとステレオミックスをSDカードへダイレクトにレコーディング(*)でき、そのデータをDAWに転送して最終的な編集ができます。

* 96kHzサンプリング選択時は、エフェクト、EQ、オーバーダブ、マスタートラック、オーディオ・インターフェース機能が使用できません。また、MONITOR OUT A~Fから個別のミックスバランスを出力できません。

22トラック同録

ステージでの演奏中に、20チャンネルとステレオミックスをSDカードへダイレクトにレコーディング(*)でき、そのデータをDAWに転送して最終的な編集ができます。

* 96kHzサンプリング選択時は、エフェクト、EQ、オーバーダブ、マスタートラック、オーディオ・インターフェース機能が使用できません。また、MONITOR OUT A~Fから個別のミックスバランスを出力できません。

パフォーマー別に
モニターミックス

6系統の独立モニター出力を装備した『L-20R』は、パフォーマーそれぞれに聴きやすいモニターミックスが行えます。

専用出力の装備により、PAミキサー側でメインミックスとサブミックスを簡単に切り替えることも可能です。









パフォーマー別のモニター

6系統の独立モニター出力を装備した『L-20R』は、パフォーマーそれぞれに聴きやすいモニターミックスが行えます。

専用出力の装備により、PAミキサー側でメインミックスとサブミックスを簡単に切り替えることも可能です。

iPadでミックス

iPadアプリ『L-20 Control』を使用すれば、フェーダーレベルやEQのセッティング、チャンネルエフェクトなど、会場のどこからでも、6系統のモニター+マスターミックスをワイヤレス(*)に調節可能。最大7台のiPadを接続して、各演奏者がそれぞれのiPadから自分のモニターバランスを調節することができます。

*付属BTA-1使用時、見通しの良い室内で10mまで通信できます。

iPadでミックス

iPadアプリ『L-20 Control』を使用すれば、フェーダーレベルやEQのセッティング、チャンネルエフェクトなど、会場のどこからでも、6系統のモニター+マスターミックスをワイヤレス(*)に調節可能。最大7台のiPadを接続して、各演奏者がそれぞれのiPadから自分のモニターバランスを調節することができます。


*付属BTA-1使用時、見通しの良い室内で10mまで通信できます。

“ニューヨークのクラブシーンじゃ、L-20Rのサイズと機能でオレの仕事はグッとラクになったね。インプットはたくさんあるし、ワイヤレスでコントロールできる。全部入りだな!”

—Dennis McCalla(エンジニア)
The Kennedy Administration

“ニューヨークのクラブシーンじゃ、L-20Rのサイズと機能でオレの仕事はグッとラクになったね。インプットはたくさんあるし、ワイヤレスでコントロールできる。全部入りだな!”

—Dennis McCalla(エンジニア)
The Kennedy Administration

シーンリコール

LiveTrak™『L-20R』のシーンリコール機能を使用すれば、フェーダー設定やモニターミックス、EQセッティング、エフェクト等をセットにした最大9種類のシーンを瞬時に呼び出すことができます。

シーンリコール

LiveTrak™『L-20R』のシーンリコール機能を使用すれば、フェーダー設定やモニターミックス、EQセッティング、エフェクト等をセットにした最大9種類のシーンを瞬時に呼び出すことができます。

抜き差しが容易

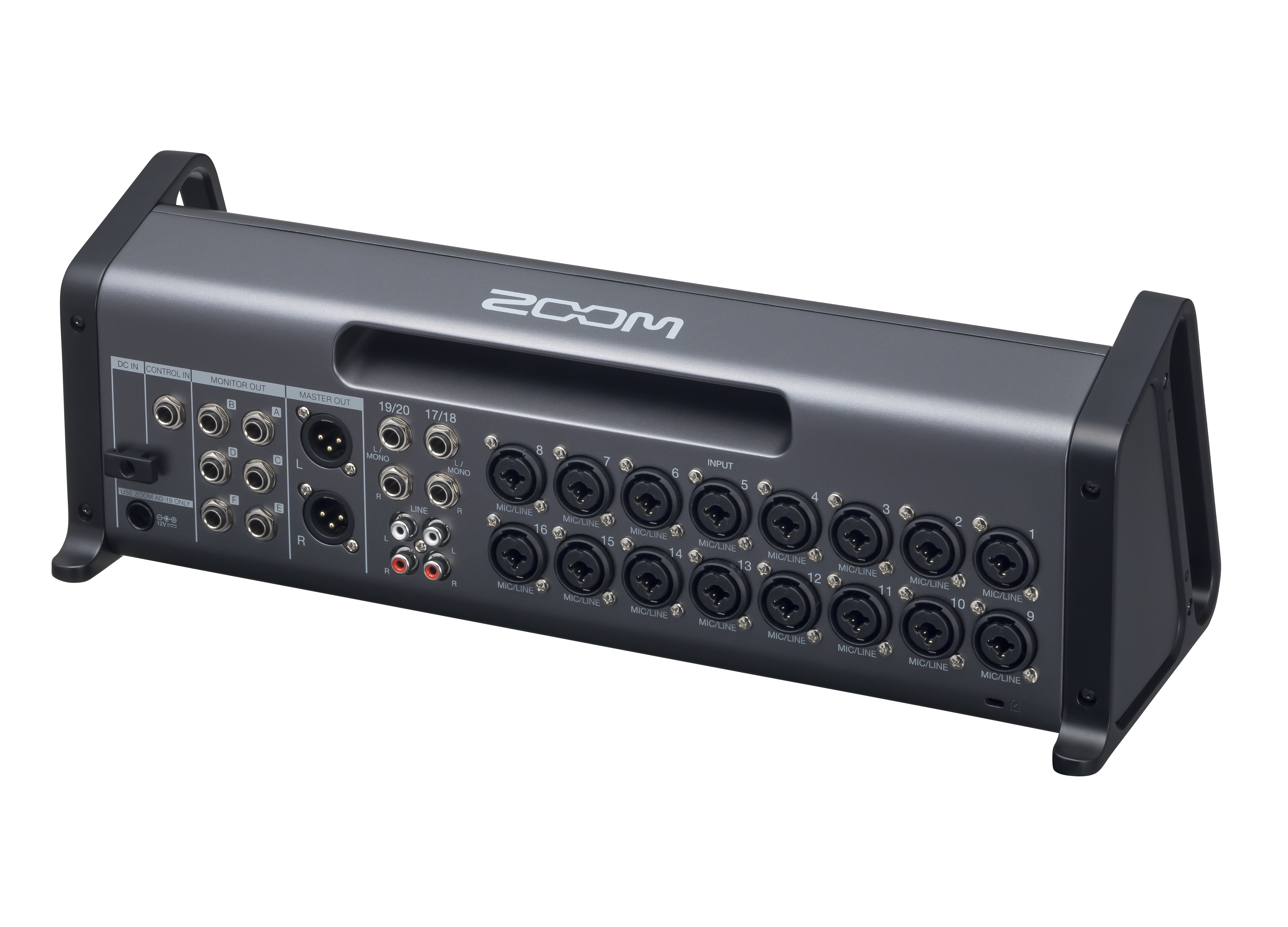

ケーブルの抜き差しを容易にするため、入出力端子がまとめられたリアパネルを上方に向けることも可能。ハンドル部分がスペーサーの役割を果たし、ノブやスイッチ類を保護します。ライブコンサートの配線作業が、よりスピーディーにより効率的に行えます。

USBオーディオ

『L-20R』は、22イン/4アウトのUSBオーディオインターフェースとしても使用できます。インプットからの信号をDAWやストリーミングソフト、iOSデバイス*へ送りながらSDカードにレコーディングできます。

*Apple Lightning - USBカメラアダプタが別途必要です。

USBオーディオ

『L-20R』は、22イン/4アウトのUSBオーディオインターフェースとしても使用できます。インプットからの信号をDAWやストリーミングソフト、iOSデバイス*へ送りながらSDカードにレコーディングできます。

*Apple Lightning - USBカメラアダプタが別途必要です。

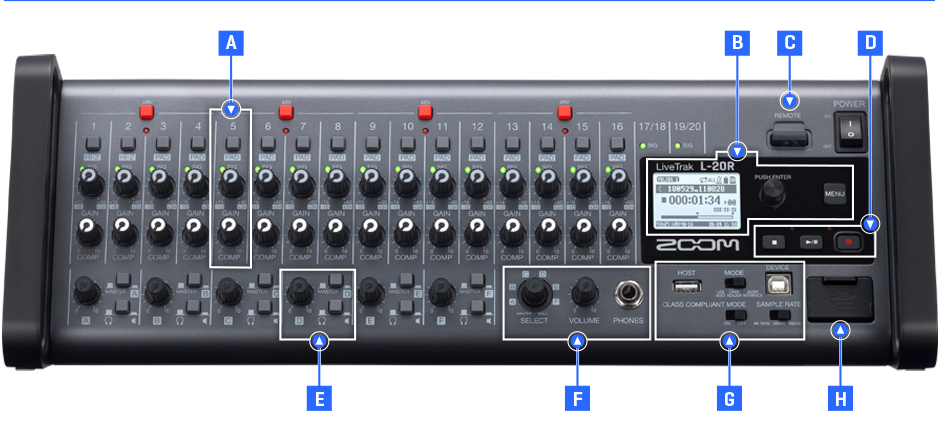

各種コントロール

  チャンネルストリップ
16系統のモノラル入力には1ノブタイプのコンプレッサーとゲインノブを装備。最新のマイクプリアンプを内蔵し、-128dB EINの超低ノイズと最大+60dBのゲイン調節が可能です。

  ディスプレイ
プロジェクトの作成/呼び出し、レコーダー等の各種設定を表示するバックライト付き液晶ディスプレイ。エンコーダーノブと組み合わせて、快適な操作が行えます。

  Bluetoothアダプタ
付属Bluetoothアダプタ(BTA-1)を使用してマスターコントローラーとなるiPadと『L-20R』をBluetooth接続。さらに6台のiPadとマスターiPadをWi-Fi接続でき、最大7台のiPadでリモート操作が行えます。

  トランスポートキー
シンプルな操作でマルチトラック録音が行える、REC/PLAY/STOP/FF/REWの各種トランスポートキー。OVERDUBボダンで、既存プロジェクトに重ねてオーバーダビングすることも可能です。

 6系統のモニターミックス
マスターミックスとは別に6系統のモニター用サブミックス(フェーダー位置のみ)を自在に作成可能。ヘッドフォンまたはパワードのモニタースピーカーを接続できます。

 オペレーター用ヘッドフォンアウト
PAミキサー用の専用ヘッドフォンアウトを装備し、各モニターミックスやマスターミックス、トラックソロを自在に切り替えてモニターできます。

 USBポート
録音ファイルなどの転送やオーディオインターフェースとして動作可能なUSBポートを装備。

 SDカード
最大512GBのSDカードに対応しています。

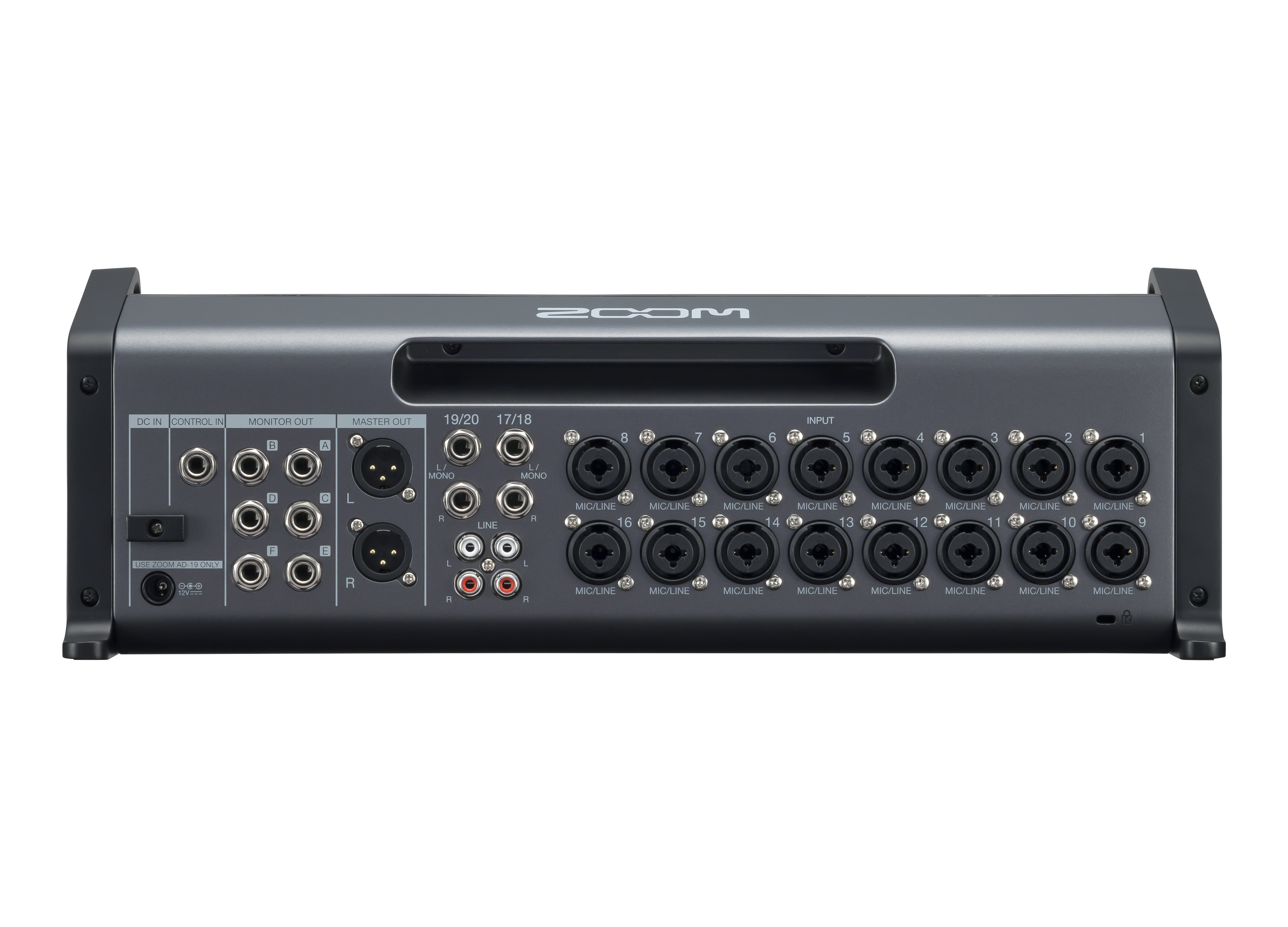

入出力端子

 モニターアウトとマスターアウト
最大6系統の個別モニターミックスを出力できるモニターアウトに加えて、ステレオL/R出力のマスターアウトを装備しています。

 豊富なインプット
チャンネル1~16には、マイク/ライン入力が可能なXLR/標準フォーンのコンボ入力ジャックを装備。チャンネル1/2はギターなどの楽器を直結できるHi-Z切替スイッチを、チャンネル3~16には過大入力に対応するPAD(26 dB減衰)スイッチを搭載しています。チャンネル17/18と19/20には、標準フォーンとRCAコネクタが用意され、キーボードやオーディオ機器などのステレオライン信号を入力できます。


コントロール

 チャンネルストリップ
16系統のモノラル入力には1ノブタイプのコンプレッサーとゲインノブを装備。最新のマイクプリアンプを内蔵し、-128dB EINの超低ノイズと最大+60dBのゲイン調節が可能です。

 ディスプレイ
プロジェクトの作成/呼び出し、レコーダー等の各種設定を表示するバックライト付き液晶ディスプレイ。エンコーダーノブと組み合わせて、快適な操作が行えます。

 Bluetoothアダプタ
付属Bluetoothアダプタ(BTA-1)を使用してマスターコントローラーとなるiPadと『L-20R』をBluetooth接続。さらに6台のiPadとマスターiPadをWi-Fi接続でき、最大7台のiPadででリモート操作が行えます。

 トランスポートキー
シンプルな操作でマルチトラック録音が行える、REC/PLAY/STOP/FF/REWの各種トランスポートキー。OVERDUBボダンで、既存プロジェクトに重ねてオーバーダビングすることも可能です。

 6系統のモニターミックス
マスターミックスとは別に6系統のモニター用サブミックス(フェーダー位置のみ)を自在に作成可能。ヘッドフォンまたはパワードのモニタースピーカーを接続できます。

 オペレーター用ヘッドフォンアウト
PAミキサー用の専用ヘッドフォンアウトを装備し、各モニターミックスやマスターミックス、トラックソロを自在に切り替えてモニターできます。

 USBポート
録音ファイルなどの転送やオーディオインターフェースとして動作可能なUSBポートを装備。

 SDカード
最大512GBのSDカードに対応しています。



入出力端子

 モニターアウトとマスターアウト
最大6系統の個別モニターミックスを出力できるモニターアウトに加えて、ステレオL/R出力のマスターアウトを装備しています。

 豊富なインプット
チャンネル1~16には、マイク/ライン入力が可能なXLR/標準フォーンのコンボ入力ジャックを装備。チャンネル1/2はギターなどの楽器を直結できるHi-Z切替スイッチを、チャンネル3~16には過大入力に対応するPAD(26 dB減衰)スイッチを搭載しています。チャンネル17/18と19/20には、標準フォーンとRCAコネクタが用意され、キーボードやオーディオ機器などのステレオライン信号を入力できます。

演奏者一人ひとりに
最高のミックスを





演奏者一人ひとりに、最高のミックスを



主な特長

  • モノラル16チャンネル、ステレオ2チャンネルの合計20チャンネルの入力
  • 最大22トラックの同時録音、20トラックの同時再生
  • 22イン/4アウトのUSBオーディオインターフェースとしても動作
  • 最高24ビット/96kHzのハイレゾ音質で、SDカードにレコーディング
  • 内蔵コンプレッサー(チャンネル1~16)
  • 演奏者一人ひとりに異なるミックスを送れる6系統のモニターアウト
  • 6系統のモニターミックスをチェックできる、オペレーター用ヘッドフォン出力
  • 最大9種類のミキサー設定を保存できるシーンメモリ機能
  • コーラスやディレイ、リバーブなど20種類のエフェクトを内蔵
  • 無償アプリ『L-20 Control』で、iPad からリモートコントロール

主な特長

  • モノラル16チャンネル、ステレオ2チャンネルの合計20チャンネルの入力
  • 最大22トラックの同時録音、20トラックの同時再生
  • 22イン/4アウトのUSBオーディオインターフェースとしても動作
  • 最高24ビット/96kHzのハイレゾ音質で、SDカードにレコーディング
  • 内蔵コンプレッサー(チャンネル1~16)
  • 演奏者一人ひとりに異なるミックスを送れる6系統のモニターアウト
  • 6系統のモニターミックスをチェックできる、オペレーター用ヘッドフォン出力
  • 最大9種類のミキサー設定を保存できるシーンメモリ機能
  • コーラスやディレイ、リバーブなど20種類のエフェクトを内蔵
  • 無償アプリ『L-20 Control』で、iPad からリモートコントロール





















同梱品

L-20Rパッケージには、以下のものが同梱されています。

  • LiveTrak™『L-20R』
  • ACアダプタ(AD-19)
  • Bluetoothアダプタ(BTA-1)
  • ラックマウント・アダプタ
  • クイックガイド


別売アクセサリ

  • フットスイッチ(FS01)






同梱品

L-20Rパッケージには、以下のものが同梱されています

  • LiveTrak™『L-20R』
  • ACアダプタ(AD-19)
  • Bluetoothアダプタ(BTA-1)
  • ラックマウント・アダプタ
  • クイックガイド

別売アクセサリ

  • フットスイッチ(FS01)

Media

Video

Specs

入出力チャンネル数
入力:

モノラル(MIC/LINE): 16
ステレオ(LINE): 2

出力:

MASTER OUT: 1
MONITOR OUT: 6
PHONES : 1

入力
モノラル(MIC/LINE):

XLR/TRSコンボジャック(XLR:2 番HOT TRS:TIP ホット)

入力ゲイン
PAD OFF: +16 ~ +60dB
PAD ON: − 10 ~ +34 dB
Hi-Z ON: +6 ~ +50 dB

入力インピーダンス
XLR: 3 k Ω
TRS: 10 k Ω /1 M Ω(Hi-Z 機能 ON)

最大入力レベル
PAD OFF: 0 dBu (@ 0 dBFS)
PAD ON: +26 dBu (@ 0 dBFS)

ファンタム電源
+48 V

ステレオ(LINE):

TS フォンジャック/ RCA ピン(アンバランス)


最大入力レベル : +14 dBu

出力
MASTER OUT :

XLR ジャック(バランス)


最大出力レベル :+14.5 dBu
出力インピーダンス: 100 Ω

MONITOR OUT A~F(BAL 出力時) MONITOR SPEAKER接続想定:

TRS フォンジャック(バランス)


最大出力レベル: +14.5 dBu
出力インピーダンス: 100 Ω

MONITOR OUT A~ F(UNBAL 出力時) PHONES接続想定:

標準ステレオフォンジャック


最大出力レベル: 42 mW + 42 mW @60 Ω
出力インピーダンス: 100 Ω

PHONES :

標準ステレオフォンジャック


最大出力レベル: 42 mW + 42 mW @60 Ω
出力インピーダンス: 100 Ω

BUSES
MASTER:

1

MONITOR:

6

SEND EFX:

2

チャンネルストリップ
COMP:
LOW CUT:

40~600 Hz, 12dB/OCT

EQ:

HIGH: 10 kHz, ± 15 dB, シェルビング
MID: 100 Hz – 8 kHz, ± 15 dB, ピーキング
LOW: 100 Hz, ± 15 dB, シェルビング

PHASE:
センドエフェクト

20タイプ

EFX 1
Hall 1 (リバーブ)
Hall 2 (リバーブ)
Room 1 (リバーブ)
Plate (リバーブ)
Church (リバーブ)
DrumAmb (リバーブ)
GateRev (リバーブ)
Vocal 1 (ディレイ + ホールリバーブ)
Vocal 2 (ディレイ + モノラルリバーブ)
Vocal 3 (ディレイ + プレートリバーブ)

EFX 2
Hall 3 (リバーブ)
Room 2 (リバーブ)
Spring (リバーブ)
Delay (ディレイ)
Analog (ディレイ)
P-P Dly (ディレイ)
Vocal 4 (ディレイ + ルームリバーブ)
Chorus 1 (ステレオコーラス)
Chorus 2 (モノラルコーラス)
Cho+Dly (コーラス + ディレイ)

レコーダー
最大同時録音トラック数:

22 @ 44.1/48/96 kHz

最大同時再生トラック数:

20

録音フォーマット:

44.1/48/96 kHz, 16/24-bit, モノラル/ステレオ
WAV フォーマット

記録メディア:

SDHC規格対応カード 4 GB ~ 32 GB(Class 10 以上)
SDXC規格対応カード 64 GB ~ 512 GB(Class 10 以上)

オーディオインターフェース
44.1/48 kHz:

録音: 22チャンネル
再生: 4チャンネル

ビット長:

24ビット

インターフェース:

USB 2.0

オーディオ・インターフェース動作環境
Windows:

OS: Windows® 7 SP1以降 / 8.1 / 10 (32bit, 64bit)
CPU: Intel® Core i3以上*
USB: USB 3.0 / 2.0**

* Atom、Celeron、PentinumシリーズおよびAMD製CPUは動作保証外
** Intel製チップセット内蔵のUSBホストコントローラーのみ対応、USBハブ・拡張カードでの使用は動作保証外

Mac:

OS: Mac® OS X 10.11 / 10.12 / 10.13 / 10.14
CPU: Intel® Core i3以上
USB: USB 3.0/USB 2.0*

* USBハブ・拡張カードでの使用は動作保証外

iPhone/iPad:

OS: iOS 9 / 10 / 11

* Apple Lightning-USBカメラアダプタが別途必要

カードリーダー
クラス:

マスストレージクラス
USB2.0 High Speed

USB HOST
クラス:

USB 2.0 High Speed

サンプリング周波数:

44.1/48/96 kHz

周波数特性:

44.1 kHz: −1.0 dB, 20 Hz ~ 20 kHz
96 kHz: −3.0 dB, 20 Hz ~ 40 kHz

入力換算ノイズ:

実測:EIN -128 dB(IHF-A) @+60 dB、150 Ω input

ディスプレイ:

バックライト付き LCD( 128x64 ドット)

電源:

ACアダプタ:DC12V/2A(AD-19)

消費電力:

最大24W

外形寸法:

438 mm (W) × 158.2 mm (D) × 151.7 mm (H)

重量(本体のみ):

2.49 kg
